Hochleistungs - Vertikal - Bearbeitungszentren
SK 50 - Linear-Rollenführungen

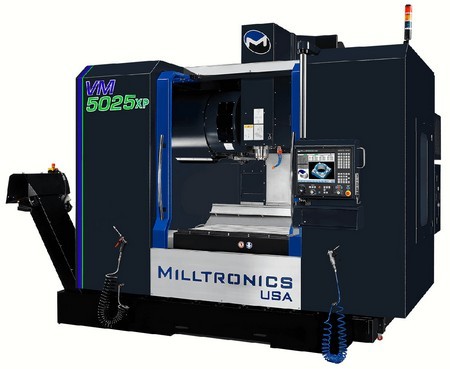

M I L L T R O N I C S VM5025XP - VM6030XP - VM8434XP
Die Hochleistungs - Vertikal - Bearbeitungszentren VM-XP sind Maschinen mit einem sehr günstigen Preis-Leistungsverhältnis und sind besonders für den Einsatz im Werkzeug- und Formenbau, Musterbau sowie für die Kleinserienfertigung geeignet.
- schwenkbares Bedienpult - höhenverstellbar
- stark verippter Werkzeugmaschinen-Guss
- Linear - Rollenführungen für höhere Tischbelastungen und Eilgänge
- geschliffener Tisch und geschliffene Auflageflächen für Führungsschienen
- geschliffene vorgespannte Kugelrollspindeln
- riemengestriebene Spindel mit 8000 Upm und Sperrluft
- Spindel - Ausblasen und Werkzeuglöse-Taster
Maschinenbeschreibung:
|
VM5025XP |
VM6030XP |
VM8434XP |
Verfahrweg X |
1270 mm |
1524 mm |
2134 mm |
Verfahrweg Y |
635 mm |
760 mm |
864 mm |
Verfahrweg Z |
610 mm |
610 mm |
762 mm |
Tischgrösse |
1370 x 635 mm |
1676 x 760 mm |
2184 x 865 mm |
Tischbelastung |
1350 kg |
1350 kg |
2150 kg |
Eilgänge X ⁄ Y |
25 m⁄min |
25 m⁄min |
18 m⁄min |
Eilgang Z |
20 m⁄min |
20 m⁄min |
13.5 m⁄min |
Spindel |
BT 50 |
BT 50 |
BT 50 |
Spindel UpM Std |
8000 UpM |
8000 Upm |
8000 UpM |
Spindelmotor Std |
26 ⁄ 18 kW |
26 ⁄ 18 kW |
26 ⁄ 18 kW |
WZG-Wechsler |
Schwenkarm |
Schwenkarm |
Schwenkarm |
Anzahl Werkzeuge |
30 |
30 |
32 |
Gewicht |
9045 kg |
10000 kg |
19936 kg |
Änderungen Spezifikationen vorbehalten
Standard Ausrüstung
Milltronics 9000-DGI CNC
15" Farb-LCD Touch Screen Monitor
120 GB Solid State Festplatte
4 GB RAM Speicher
Zwei USB Ports
Produktivitätssoftware ChipBoss, DSA, MSV, 9000-DGI Desktop
Benutzerdefinierte Anwendermakros
Vorschub und Spindeldrehzahl Potentiometer
Spindelleistungsanzeige
Schlüsselschalter zur Sperrung der EDIT Funktion
Zyklus-Ende Lampe
Zusätzliche „M“-Funktion mit CNC-Wartekanal
Starres Gewindebohren
Spindel-Orientierung
Tragbares Elektronisches Handrad
Arbeitsraumleuchte
SK50 Spindel mit 8,000 Upm ⁄ Big Plus® Spindel
26 ⁄ 18 kW Spindelmotor mit elektrischem 2-Stufen-Getriebe
Hochpräzisions-Spindellagerung in Spindelhülse
30-fach Werkzeugwechsler mit Schwenkarm
Bett in einem Stück aus Meehanite-Guss
Geschliffener Tisch
45 mm Linear-Rollenführungen in allen Achsen
45 mm vorgespannte Kugelrollspindeln in allen Achsen
Kugelrollspindeln beidseitig gelagert
Passende AC Servo Regler in allen Achsen
Automatisch dosierte Schmierung der Führungen und Spindeln
Teleskop-Führungsbahnabdeckung aus Metall
Vollverkleidung des Arbeitsraumes mit Seitentüren
Kühlmitteleinrichtung mit 435 Liter-Tank
Kühlmittelring um die Spindel
Scharnierband-Späneförderer und Spänespülung
Luftpistole ⁄Spänespülpistole
Höhenverstellbares Bedienfeld
Bedienanleitung, Teileliste und Elektropläne
Bedienerhandbuch und Wartungsanleitung
Einbau-Transformator für Europäische Stromnetze
Kranhebevorrichtung
CE Standard
Lieferbare Optionen
Kühlung durch die Spindel 20 bar |
Sprühnebeleinrichtung programmierbar |
|
Vorbereitung 4te Achse mit Motor und Regler |

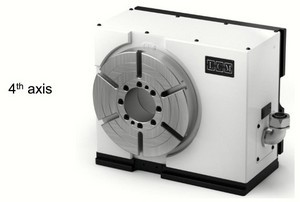

Rundtisch 250 mm komplett mit Motor und Regler |
![](../images/3181C1FEC57DE185C2897C92FC1E0F5B4120D281.jpg) |
Reitstock für RT 250 |

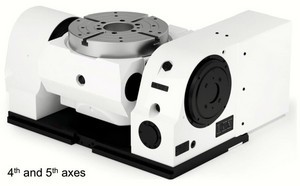

Rundtische 4te und 5te Achse:
5AX LCM - BSC-250 komplett mit Reglern, Motoren und Kabeln |
![](../images/66B2D5398565599CB8742E73BC45ECF82F0D5C2B.jpg) |
|
Renishaw OMI-2T ⁄ OMP40-2 Werkstück Offset Tastsystem mit Macros |
Renishaw OMI-2T mit OTS Werkzeuglängen Kontakt-Tastsystem mit Macros |
Renishaw NC4-F300 Laser Tool Setter |
|
Werkzeugsystem DIN ⁄ CT |
Externe Tastatur ( an USB Anschluss ) |
Elektronischer Spindelkühler |
zusätzliche "M" Funktionen - Block mit 4 |
