Hochleistungs - Vertikal - Bearbeitungszentren
SK40 - Linear-Rollenführungen - Direkt getriebene Spindel

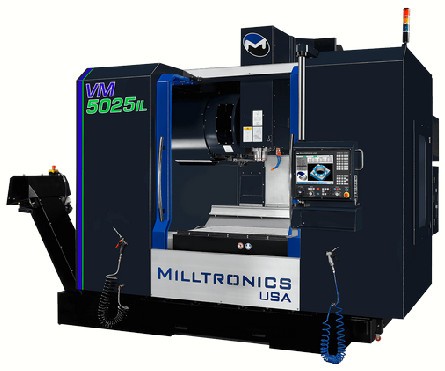

M I L L T R O N I C S VM3018IL - VM4222IL - VM5025IL - VM6030IL
Die Bearbeitungszentren VM-IL sind Maschinen mit einem sehr günstigen Preis-Leistungsverhältnis und sind besonders für den Einsatz im Werkzeug- und Formenbau, Musterbau sowie für die Kleinserienfertigung geeignet.
- schwenkbares Bedienpult
- stark verippter Werkzeugmaschinen-Guss
- Linear - Rollenführungen für höhere Tischbelastungen und Eilgänge
- geschliffener Tisch und geschliffene Auflageflächen für Führungsschienen
- geschliffene vorgespannte Kugelrollspindeln
- direktgetriebene Spindel mit 10000 Upm und Sperrluft ( optional 15000 Upm )
- Spindel - Ausblasen und Werkzeuglöse-Taster
Maschinenbeschreibung:
|
VM3018IL |
VM4222IL |
VM5025IL |
VM6030IL |
Verfahrweg X |
762 mm |
1066 mm |
1270 mm |
1524 mm |
Verfahrweg Y |
457 mm |
558 mm |
635 mm |
760 mm |
Verfahrweg Z |
558 mm |
610 mm |
610 mm |
610 mm |
Tischgrösse |
860 x 457 mm |
1168 x 558 mm |
1370 x 635 mm |
1676 x 760 mm |
Tischbelastung |
1350 kg |
1350 kg |
1350 kg |
1350 kg |
Eilgänge X ⁄ Y |
30 m⁄min |
30 m⁄min |
25 m⁄min |
25 m⁄min |
Eilgang Z |
30 m⁄min |
25 m⁄min |
20 m⁄min |
20 m⁄min |
Spindel |
BT40 Big Plus |
BT40 Big Plus |
BT40 Big Plus |
BT40 Big Plus |
Spindel UpM Std |
10.000 |
10.000 |
10.000 |
10.000 |
Spindel UpM Option |
15.000 |
15.000 |
15.000 |
15.000 |
Spindelmotor |
18 ⁄ 11 kW |
18 ⁄ 11 kW |
26 ⁄ 18 kW |
26 ⁄ 18 kW |
WZG-Wechsler |
Schwenkarm |
Schwenkarm |
Schwenkarm |
Schwenkarm |
Anzahl WZGe |
30 |
30 |
30 |
30 |
Anzahl WZGe Option |
n. a. |
40 |
40 |
40 |
Gewicht |
4800 kg |
6650 kg |
8950 kg |
9800 kg |
Änderungen Spezifikationen vorbehalten
Standard Ausrüstung
Milltronics 9000-DGI CNC
15" Farb-LCD Touch Screen Monitor
120 GB Solid State Festplatte
4 GB RAM Speicher
Zwei USB Ports
Produktivitätssoftware ChipBoss, DSA, MSV, 9000-DGI Desktop
Benutzerdefinierte Anwendermakros
Vorschub und Spindeldrehzahl Potentiometer
Spindelleistungsanzeige
Schlüsselschalter zur Sperrung der EDIT Funktion
Zyklus-Ende Lampe
Zusätzliche „M“-Funktion mit CNC-Wartekanal
Starres Gewindebohren
Spindel-Orientierung
Arbeitsraumleuchten
In-Line-Spindel mit 10,000 Upm
Big Plus® Spindel
Spindelmotor mit elektrischem 2-Stufen-Getriebe
Hochpräzisions-Spindellagerung in Spindelhülse
30-fach Werkzeugwechsler mit Schwenkarm
Bett in einem Stück aus Meehanite-Guss
Geschliffener Tisch
Linear-Rollenführungen in allen Achsen
Vorgespannte Kugelrollspindeln in allen Achsen
Kugelrollspindeln beidseitig gelagert
Hohe Eilgänge
Passende AC Servo Regler in allen Achsen
Automatisch dosierte Schmierung der Führungen und Spindeln
Teleskop-Führungsbahnabdeckung aus Metall
Vollverkleidung des Arbeitsraumes mit Seitentüren
Kühlmitteleinrichtung, Spänespülung
Scharnierband-Späneforderer
Luftpistole und Spänespülpistole
Bedienanleitung, Teileliste und Elektropläne
Bedienerhandbuch und Wartungsanleitung
Einbau-Transformator für Europäische Stromnetze
Kranhebevorrichtung
CE Standard
Lieferbare Optionen
Kühlung durch die Spindel 20 bar |
Sprühnebeleinrichtung programmierbar |
|
Vorbereitung 4te Achse mit Motor und Regler |

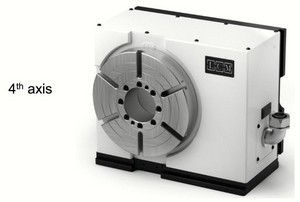

Rundtisch 160 - 200 - 250 mm komplett mit Motor und Regler |
![](../images/8AF3EE042A296E6400E6F519B64F6FEE5DE0486B.jpg) |
Reitstock für RT 160 - 200 - 250 mm |

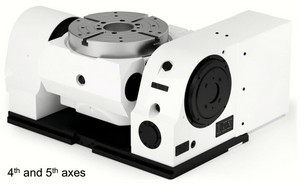

Rundtische 4te und 5te Achse:
5AX LCM-BSC-200 ⁄ BSC-250 komplett mit Reglern, Motoren und Kabeln |
![](../images/41A1A765B9DF1C463F029DA2EB64E8FAD242EFCF.jpg) |
|
Renishaw OMI-2T ⁄ OMP40-2 Werkstück Offset Tastsystem mit Macros |
Renishaw OMI-2T mit OTS Werkzeuglängen Kontakt-Tastsystem mit Macros |
Renishaw NC4-F300 Laser Tool Setter |
|
Werkzeugsystem DIN ⁄ CT |
Externe Tastatur ( an USB Anschluss ) |
Elektronischer Spindelkühler |
zusätzliche "M" Funktionen - Block mit 4 |
